Объединение SHP файлов 2D

Утилита Объединение SHP-файлов 2D предназначена для слияния нескольких SHP-файлов 2D в один общий файл. Утилита работает с векторными слоями активной сцены 2D.

Объединение выполняется между данными, имеющими одну геометрию (точка, линия или полигон). Геометрия выходного SHP-файла может отличаться от исходной. Если в процессе объединения используется атрибутивный запрос, то в результирующий файл заносится выборка объектов, имеющих указанный атрибут.

Форма утилиты содержит вкладки:

• Слои – задается список объединяемых источников слоев 2D (SHP-файлов) c одинаковой геометрией.

• Атрибуты – определяется структура атрибутивных данных выходного файла и, в случае необходимости, производится настройка атрибутивного фильтра запроса.

• Результат – указывается имя выходного файла и тип его геометрии.

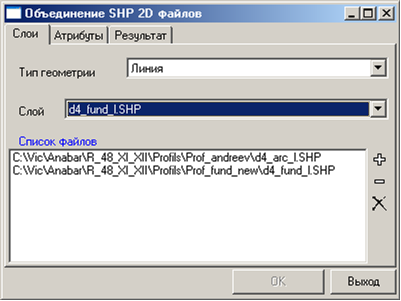

Параметры вкладки Слои

• Тип геометрии – список устанавливает геометрический фильтр для слоев активной сцены 2D.

• Слой – в соответствии с установленным фильтром Тип геометрии список заполняется слоями активной сцены 2D – только точечными, только линейными или только полигональными.

• Список слоев – список источников слоев 2D, сформированный для объединения в один SHP-файл.

Кнопки списка слоев:

- добавить выбранный источник слоя 2D в список файлов;

- удалить выбранный в списке файлов элемент;

- очистить список файлов.

Последовательность операций на вкладке Слои

1. Установить нужный тип в списке Тип геометрии

2. Выбрать элемент в списке Слой

3. Добавить выбранный слой в список файлов

4. Выбрать следующий слой и повторить операцию 3.

Источник слоя добавляется в список один раз.

Источник слоя не добавляется в список если:

• несколько слоев имеют один источник

• источник слоя уже присутствует в списке

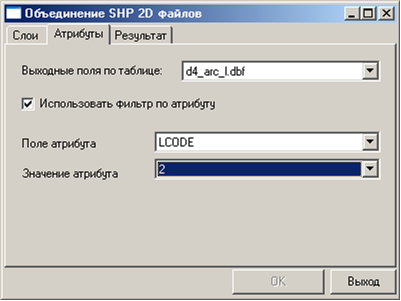

Параметры вкладки Атрибуты

• Выходные поля по таблице – выбор структуры полей атрибутивной таблицы одного из объединяемых источников сцены 2D в качестве структуры атрибутов нового файла. Атрибутивные поля других источников, не вошедшие в структуру нового файла, в процессе объединения отбрасываются.

• Использовать фильтр по атрибутам – флаг атрибутивного запроса. Если флаг установлен, на страницу формы добавляются списки Поле атрибута и Значение атрибута.

• Поле атрибута – список полей выходной таблицы.

• Значение атрибута – не сортированный список уникальных значений поля выходной таблицы, установленного в списке Поле атрибутов. Количество уникальных значений в списке не может превышать 256. Остальные значения отбрасываются.

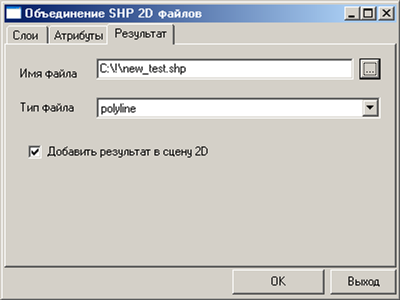

Параметры вкладки Результат

• Имя файла – задание в стандартном диалоге имени и каталога объединенного SHP-файла 2D.

• Тип файла – список доступных геометрических типов для выходного файла. Зависит от параметра Тип геометрии на странице Слои. В случае необходимости тип геометрии объединенного файла может быть изменен:

• полигоны преобразуются в линии или точки

• линии – в точки

При изменении типа полигонов или линий на точечный тип, каждая точка этих объектов становится самостоятельным объектов нового файла.

• Добавить результат в сцену – если флаг установлен, то результат объединения SHP-файлов добавляется в активную сцену

Кнопка ОК становится доступной только тогда, когда заданы все параметры формы.
